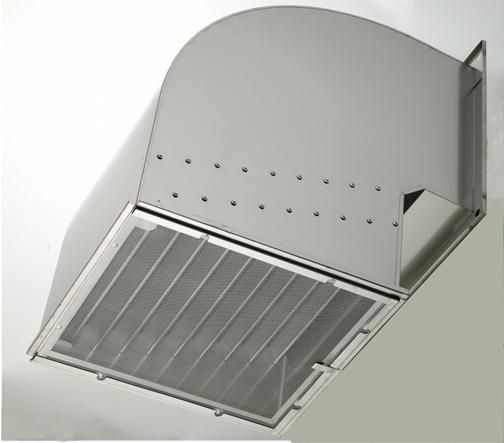

有圧換気扇用ウェザーカバー QWH-30SAM 給気形 （防雨ブレード付給気形ウェザーカバー） 防虫網標準装備

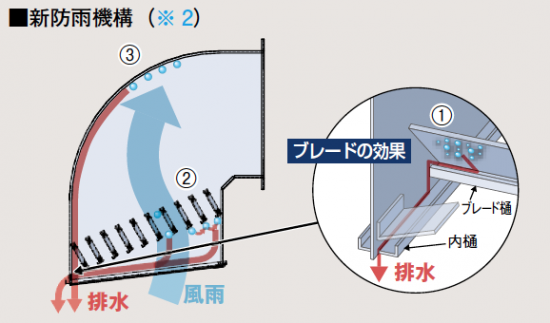

有圧換気扇用ウェザーカバー QWH-30SAM 給気形 （防雨ブレード付給気形ウェザーカバー） 防虫網標準装備 ■共通特長 ● 給排気形より雨水浸入 量を約90％低減（※ 1） ※ 1 QW-40SBMとの 当社比較実測値 ● 新防雨機構を採用し雨水浸入を抑制。（※ 2） �〆戮�い雨はブレードでキャッチし、ブレード樋・内樋 を通して外部へ排出します。 �▲屮譟璽蛭�に付着した雨水は、上部のブレード樋へ シフトアップし、内部を伝わせ外部へ排出します。 ��ブレードを通過した風雨（雨滴）はフード内壁で キャッチし、内部を伝わせ外部へ排出します。 ●シ ーリング施工の容易な構造を採用。（※ 3） �．侫薀鵐乎蕊瑤領�上構造でシーリングが容易です。 �⊃緤娠篦垢妊侫薀鵐顕蕊瑤龍�間を確保しました。 ●網はスライド式を採用し、メンテナンスが容易です。 （屋外側からのみ交換可能です。） ●設置環境・用途に応じ防虫網・防鳥網が選べます。 ●シ ャッターとの共締め使用が可能です。 ● 防火タイプが必要な場合は、602 ページの固定式 防火ダンパーや電動式防火ダンパーと組合せ使用く ださい。 ● 高耐食塗装品を用意しています。（20 〜 60cm） 給気形（防雨ブレード付給気形ウェザーカバー） ● 排気用には当該品の他、排気形標準タイプ（W- □□ T （S）A（M））や給排気形標準タイプ（QW- □□ SB（M） もご使用になれます。 ● 当該品をご使用の場合でも、屋内への雨水浸入は完全 に防止することはできません。台風などの暴風雨の場合 や雨水が浸入する気象条件の場合は給気運転を停止す るなどの運用をしてください。また、給気口近くの電装品 などの配置、設置には雨水浸入を想定して十分ご注意く ださい。 ● 強い風が吹くおそれのある高さ、場所へ設置される場合は、 ご相談ください。 ● 降雨条件：雨量240mm/h（雨の強さに関する用語でい う「集中豪雨」）、外風15m/s（斜め下方）において、 20 分当たり500ml 程度の雨水浸入があります。 （EWF-40ETA40A-QとQWH-30SAM 組合せ時） ※当社試験条件における結果であり、実際の設置条件、 気象条件によって浸入量は異なります。参考値としてく ださい。 ● 取付場所によっては故障の原因になります。次のような 場所には取付けないでください。 ・ 腐食性ガスが発生する場所 ・常時振動したり、振動しやすい場所 ・強酸・強アルカリ性・海岸近くで塩風にさらされている場所 ・天井面・床面 ● 防虫網目より小さい虫は侵入するおそれがあります。 ● 適用サイズを超える有圧換気扇と組合せて使用しないでく ださい。 ● 屋外から点検できる場所に取付け、必ず定期的な点検を 行ってください。（防虫網・防鳥網のメンテナンスが屋外 側からできる所に取付けてください） ●業務用有圧換気扇と組合せ時は必要寸法を確保して ください。（739 ページ）
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
