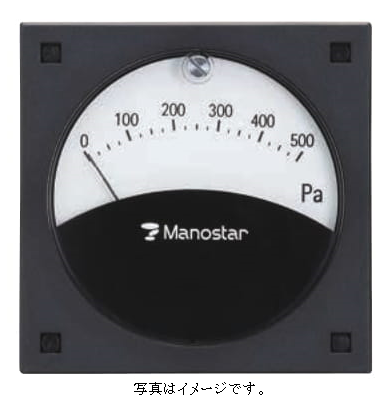

フラットタイプ微差圧計　N形・R形
・マノスターゲージとして最も薄い厚さ29.2㎜を実現
・薄型設計、回転口金標準装備でスマート配管

〈主な利用分野〉
・一般工場管理設備
・集塵機負圧・空調機器差圧
・フィルタ圧損管理
・精密機械製造ライン
・ビル空調管理設備
〈用途〉
・エアフィルタ目詰まり検出
・クリーンルーム室圧計測
・バグフィルタ目詰まり計測
・通風・排気装置の動圧計測

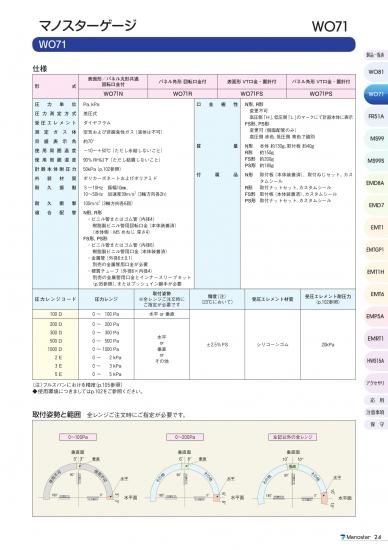

外形：パネル角形 回転口金付
取付姿勢：垂直取付
圧力単位：Pa、kPa
圧力測定方式：差圧式

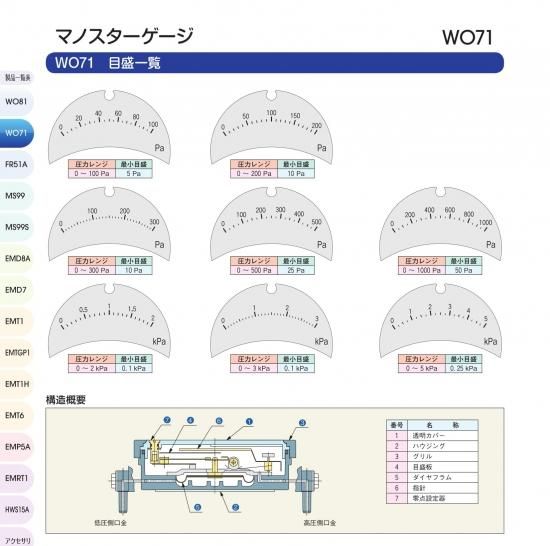

受圧エレメント：ダイヤフラム
測定ガス体：空気および非腐食性ガス
目盛表示角：約70°
使用周囲温度：-10～+50℃（ただし氷結しないこと）
使用周囲湿度：90%RH以下（ただし結露しないこと）
受圧エレメント耐圧力：20kPa
計器本体耐圧力：50kPa
外装材質：ポリカーボネートおよびポリアミド
耐久衝撃：100m/s2（3軸方向各6回）
耐久振動：5～10Hz 全振幅10㎜、10-50Hz 加速度全振幅 39m/s2（3軸方向各2h）
適合配管 ビニル管またはゴム管（内径4）・・・樹脂製ビニル管用回転口金（本体装着済）（本体側：M5 めねじ 深さ4）
口金極性：変更不可 高圧側「Ｈ」、低圧側「Ｌ」のマークにて計器本体に表示（正面から見て右が高圧側、左が低圧側）
質量：約150g
付属品：取付ナットセット、カスタムシール

納期：受注生産品

詳しくはメーカーホームページにてご確認ください。
